Техническая характеристика насосов Иртыш серии НФ, НФ |
|
|
На данной странице представлена характеристика на фекальные насосы и насосные агрегаты НФС, НФ сериий Иртыш.
Насос типа НФ, НФС производится в вертикальном (горизонтальном) исполнениях и перекачивает сточные, фекальные и загрязненные воды.
Привод агрегатов НФ, НФС "Иртыш" осуществляют электродвигатели со степенью защиты IP54. Тип используемого двигателя – трехфазный асинхронный двигатель с короткозамкнутым ротором, общепромышленный. В ряде модификаций агрегатов НФС (НФ) в качестве привода используется взрывозащищенный электродвигатель (например, агрегат НФ1 65/160.132 – 3/2 Ех).
В таблице №1 приведены технические характеристики на насосные агрегаты НФС, НФ
Таблица №1
Технические характеристики
| Обозначение насоса Иртыш |
Подача
м³/ч |
Напор
м |
КПД насоса
% |
Двигатель
кВт |
Масса
кг |
| НФС 50/125.120 – 1,1/2 |
16 |
6 |
36 |
1,1х2730 |
40 |
| НФС 50/125. 98 – 1,1/2 |
7 |
4 |
35 |
1,1х2730 |
40 |
| НФС 50/125.120 – М1,1/2 |
16 |
6 |
36 |
1,1х2745 |
40 |
| НФС 50/125. 98 – М1,1/2 |
7 |
4 |
35 |
1,1х2745 |
40 |
| НФ1 65/160.132 – 3/2 |
25 |
15 |
39 |
3х2940 |
60 |
| НФС 65/160.132 – 3/2 |
20 |
12 |
38 |
3х2940 |
60 |
| НФС 65/160.148 – 3/2 |
30 |
12 |
38 |
3х2940 |
60 |
| НФ2 65/160.132 – 3/2 |
20 |
20 |
36 |
3х2940 |
60 |
| НФ1 65/160.132 – 3/2 Ех |
25 |
15 |
39 |
3х2940 |
60 |
| НФ1 100/240.238 – 5,5/4 |
70 |
12 |
42 |
5,5х1430 |
185 |
| НФ1 100/240.238 – 7,5/4 |
100 |
11 |
50 |
7,5х1450 |
204 |

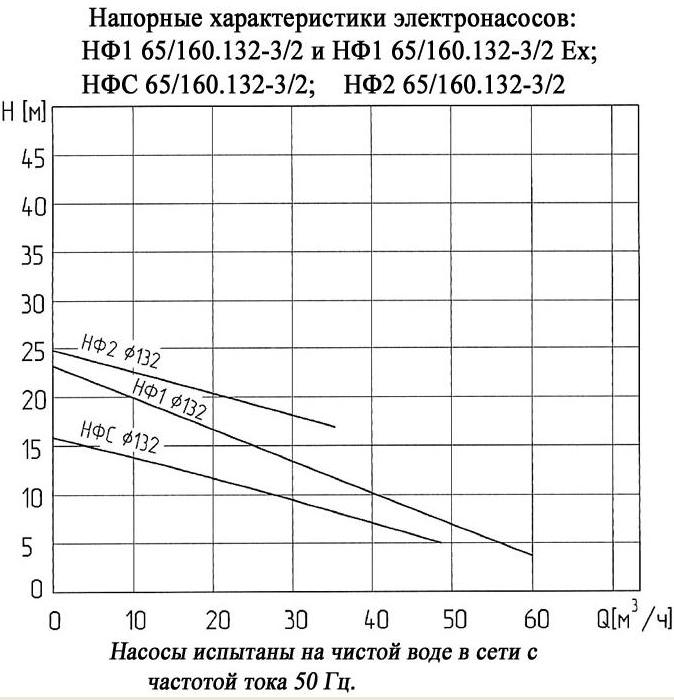

На рисунке 1 приведены графические характеристики на насосы НФ, НФС
Рис.1. Характеристика графическая насосов НФС, НФ1, НФ2
|
|
|
